Touchdisplay zur Bedienung einer Z-Digitalanlage

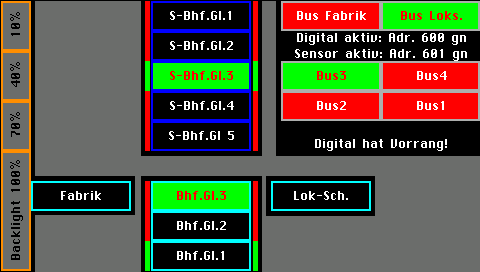

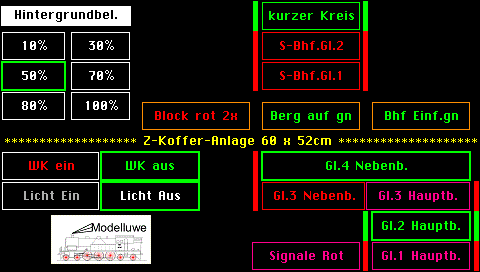

Links: Pultprogrammierung für die Kofferanlage 52cm x 60cm

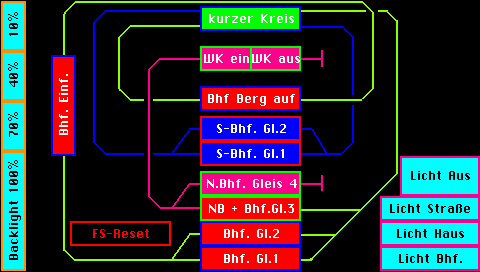

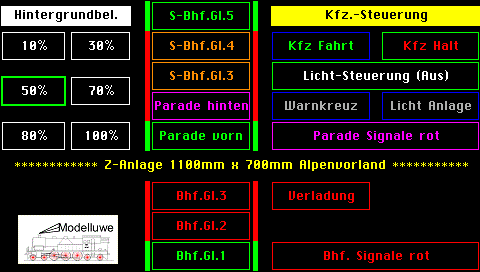

Rechts: Pultprogrammierung für die Tischanlage 110cm x 70cm
Das Listing und den PDF-Ausdruck dieser Programmierung finden Sie am Ende dieser Seite.

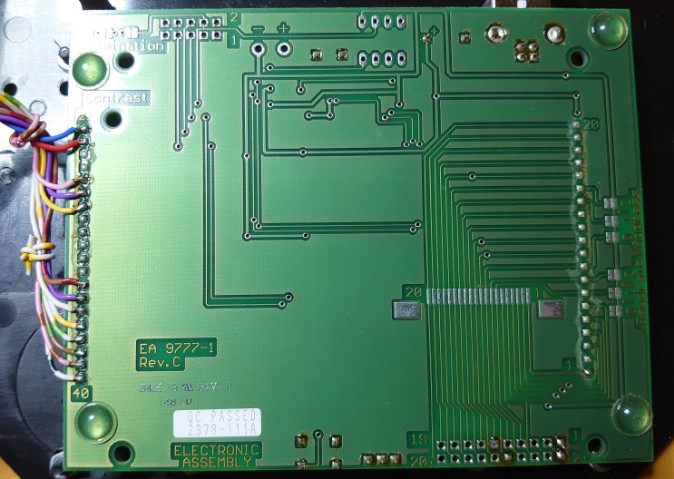

Touchpult für die Intellibox II von Uhlenbrock. Die Versorgung erfolgt nur aus dem Loconet. Der Vorteil dieses Pultes ist das es bei Bedarf umprogrammiert werden kann. Allerdings muss dann natürlich die Adressierung der Ein- und Ausgänge eventuell angepasst werden. Das linke Pult ist für die kleine Z-Kofferanlage. Nach der Umprogrammierung konnte ich es für die Modulanalge verwenden.

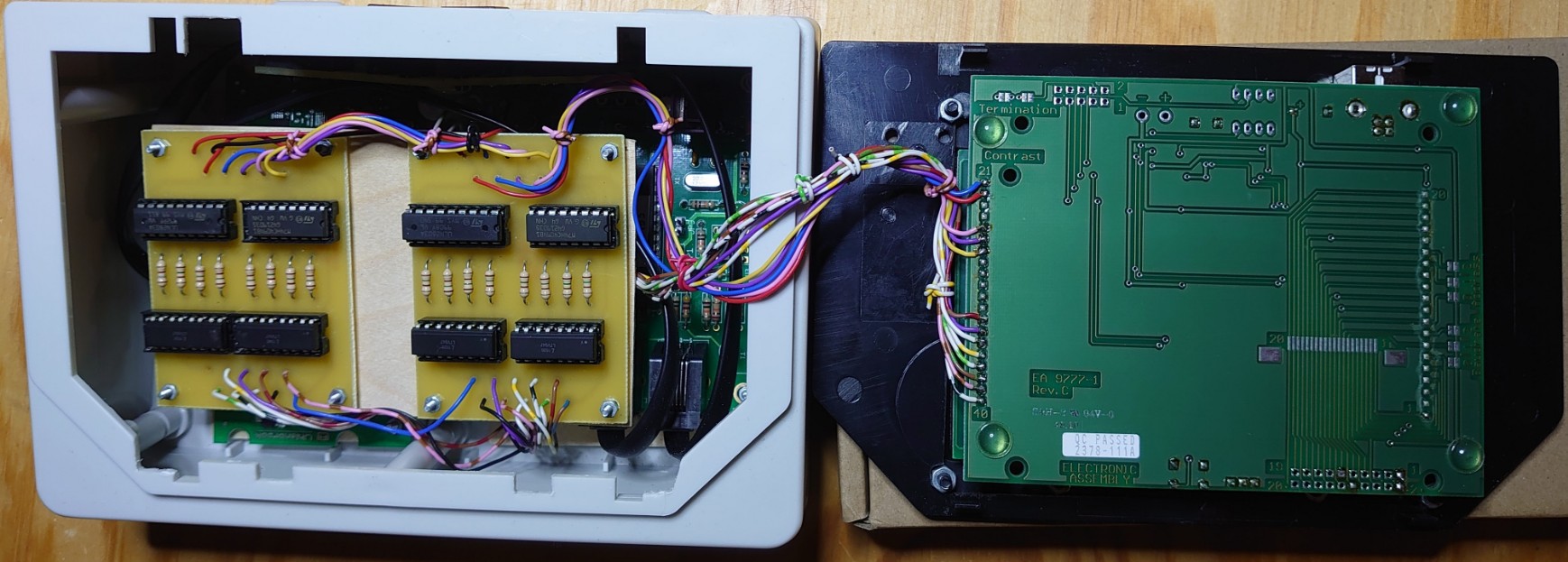

Das Touchpult EA eDIPTFT43-ATP hat original 8 Ein- und 8 Ausgänge. Die Anleitungen finden Sie direkt beim Hersteller. Mit einer kleinen Schaltung können die Ausgänge erweitert werden. Durch die nun 16 vorhandenen Ausgänge kann ich noch die Gleise Fabrik und Lokschuppen sowie das Carsystem steuern. Bei den zusätzlichen Ausgänge fehlen leider die Rückmeldungen. Für mehr ist in dem kleinen Gehäuse leider klein Platz.
Links ist der gezeichnete Schaltplan für die Portwerweiterung. Die Optokoppler dienen zur sauberen Trennung der Potentiale zwischen dem Pult und der Anlage.

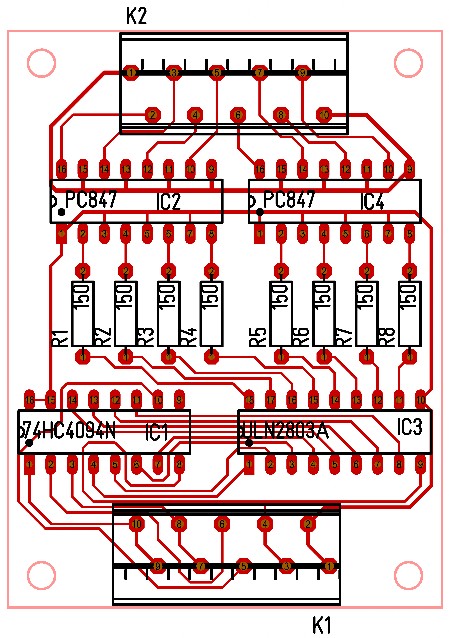

Rechts ist die Platine für die Porterweiterung. Diese habe ich entwickeln lassen und ist seit Jahren im Einsatz.
Programmierungsfile des Touchdisplays hier ist der PDF-Ausdruck
Achtung: wie immer ohne Gewähr!

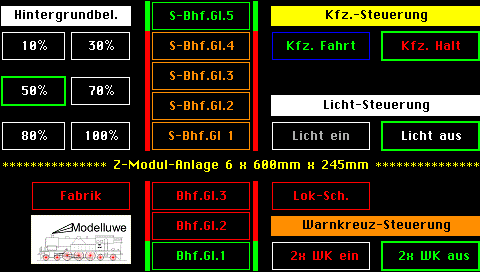

eDIPTFT43-A "Uwes Modellbahnpult 6 x 600 x 245" ; Projectname" max. 32 character

;COM1: 115200 ; program eDIP on COM1 with 115200Baud
USB: "eDIP Programmer" ; EA STARTeDIPTFT4 / EA 9777-1USB is connected to the USB (only Windows 2000/XP/VISTA/7)

;------------------------------------------------------------------------------
; load defaults

include <default_constant.kmi> ;double click to open
include <default_font.kmi>
include <default_pattern.kmi>
include <default_border.kmi> ;important for this demo (border-definitions)

;-------------------------------------------------------------------------------

MnAutoStart = 0

PowerOnMacro: ;runs after power-on
#MN MnAutoStart
ResetMacro: ;runs after external reset
#MN MnAutoStart
WatchdogMacro: ;runs after a crash (>500ms)
#MN MnAutoStart
BrownOutMacro: ;runs when supply voltage drops <3V
#MN MnAutoStart

;-------------------------------------------------------------------------------
Path <C:\ELECTRONIC ASSEMBLY LCD-Tools Portable\Data\eDIP - intelligent graphic displays\BITMAPS\color>
;Picture 1 <Zist1Logo.jpg> ; double click to open
;Picture 2 <ZFI Logo.jpg> ; double click to open
;-------------------------------------------------------------------------------

Makro: MnAutoStart
#YE 0,15,0 ;Ports 1-16 ausschalten
#TC 0 ;Cursor ausschalten
#AS 0 ;Summer aussschalten
;#YA 1 ;Scan der Ports 1-8 aktiviert
;---- Platzieren Grafik Zist1 ----
; #UI 1,1,1 ;place Picture no. 1 (process no. 1)
;---- Platzieren Grafik ZFI ----
; #UI 1,120,2 ;place Picture no. 2 (process no. 1)
#YH 50 ;Helligkeit Hintergrund in %
#FE 10,10,9,10,10,14
#AR1
#FA 1,1
#AW 1
#AK 1,1,30,50,201,0, "C10%"
#AK 1,51,30,100,204,0, "C40%"
#AK 1,101,30,150,207,0, "C70%"
#AK 1,151,30,270,210,0, "CBacklight 100%"
#FA 8,3

;Schattenbahnhof
#AW 0
#AR2
#FE 2,2,1,2,2,4 ;Farben für Touchrahmen einstellen Rahmen aussen, Rahmen innen, Füllung
#AK 151,1,250,30,6,0, "CS-Bhf.Gl.1"
#AK 151,31,250,60,7,0, "CS-Bhf.Gl.2"
#AK 151,61,250,90,8,0, "CS-Bhf.Gl.3"
#AK 151,91,250,120,9,0, "CS-Bhf.Gl.4"
#AK 151,121,250,150,10,0, "CS-Bhf.Gl 5"

;Hauptbahnhof
#AR3
#FE 6,6,1,6,6,4
#AK 151,241,250,270,1,0, "CBhf.Gl.1"
#AK 151,211,250,240,2,0, "CBhf.Gl.2"
#AK 151,181,250,210,3,0, "CBhf.Gl.3"
#AK 31,181,130,210,4,0, "CFabrik"
#AK 271,181,370,210,5,0, "CLok-Sch."
;Carsystem
#AW 0
#AR0
#FE 16,16,3,16,16,4 ;Farben für Touchrahmen einstellen Rahmen aussen, Rahmen innen, Füllung
#AK 281,61,380,90,11,41, "CBus3"
#AK 381,61,480,90,12,42, "CBus4"
#AK 281,91,380,120,13,43, "CBus2"
#AK 381,91,480,120,14,44, "CBus1"
#AK 381,1,480,30,15,45, "CBus Loks."
#AK 281,1,380,30,16,46, "CBus Fabrik"

#ZB 281,31,480,60,2 "Digital aktiv: Adr. 630 gn"
#ZB 281,31,480,60,8 "Sensor aktiv: Adr. 631 gn"
#ZB 281,121,480,150,8 "Digital hat Vorrang!"

;#GD 271,1,271,164
;#GD 130,1,130,164
;#GD 31,165,480,165
#RF 35,1,140,160,1 ;Rechteck oben links
#RF 35,156,480,175,1 ;Rechteck Mitte
#RF 35,215,140,272,1 ;Rechteck unten links
#RF 135,176,140,214,1 ;Rechteck unten neben Fabrik
#RF 262,1,275,155,1 ;Rechteck oben rechts
#RF 262,176,265,215,1 ;Rechteck unten zw. Gl3 LS
#RF 262,216,480,272,1 ;Rechteck unten zw. Gl3 LS
#RF 375,176,480,215,1 ;Rechteck unten rechts
BitMacro 1: ;Port 1 low Gleis 1
#GZ 5,1
#FG 3,3 ;rot
#GD 147,241,147,270
#GD 255,241,255,270
BitMacro 9: ;Port 1 high
#GZ 5,1
#FG 4,4 ;grün
#GD 147,241,147,270
#GD 255,241,255,270

BitMacro 2: ;Port 2 low Gleis 2
#GZ 5,1
#FG 3,3 ;rot
#GD 147,211,147,240
#GD 255,211,255,240
BitMacro 10: ;Port 2 high
#GZ 5,1
#FG 4,4 ;grün
#GD 147,211,147,240
#GD 255,211,255,240

BitMacro 3: ;Port 3 low Gleis 3
#GZ 5,1
#FG 3,3 ;rot
#GD 147,181,147,210
#GD 255,181,255,210
BitMacro 11: ;Port 3 high
#GZ 5,1
#FG 4,4 ;grün
#GD 147,181,147,210
#GD 255,181,255,210
BitMacro 4: ;Port 1 low S-Bhf Gleis 1
#GZ 5,1
#FG 3,3 ;rot
#GD 147,1,147,30
#GD 255,1,255,30
BitMacro 12: ;Port 1 high
#GZ 5,1
#FG 4,4 ;grün
#GD 147,1,147,30
#GD 255,1,255,30
BitMacro 5: ;Port 1 low S-Bhf Gleis 2
#GZ 5,1
#FG 3,3 ;rot
#GD 147,31,147,60
#GD 255,31,255,60
BitMacro 13: ;Port 1 high
#GZ 5,1
#FG 4,4 ;grün
#GD 147,31,147,60
#GD 255,31,255,60
BitMacro 6: ;Port 1 low S-Bahf Gleis 3
#GZ 5,1
#FG 3,3 ;rot
#GD 147,61,147,90
#GD 255,61,255,90
BitMacro 14: ;Port 1 high
#GZ 5,1
#FG 4,4 ;grün
#GD 147,61,147,90
#GD 255,61,255,90
BitMacro 7: ;Port 1 low S-Bhf Gleis 4
#GZ 5,1
#FG 3,3 ;rot
#GD 147,91,147,120
#GD 255,91,255,120
BitMacro 15: ;Port 1 high
#GZ 5,1
#FG 4,4 ;grün
#GD 147,91,147,120
#GD 255,91,255,120
BitMacro 8: ;Port 1 low S-Bhf Gleis 5
#GZ 5,1
#FG 3,3 ;rot
#GD 147,121,147,150
#GD 255,121,255,150
BitMacro 16: ;Port 1 high
#GZ 5,1
#FG 4,4 ;grün
#GD 147,121,147,150
#GD 255,121,255,150

TouchMacro 1 ;Bhf Gleis 1
#YE 0,9,0 ;Port 1-10 ausschalten
#YE 0,0,1 ;Port 1 einschalten
TouchMacro 31 ;Bhf Gleis 1
#YE 0,0,0 ;Port 1 ausschalten

TouchMacro 2 ;Bhf Gleis 2
#YE 0,9,0 ;Port 1-10 ausschalten
#YE 1,1,1 ;Port 2 einschalten
TouchMacro 32
#YE 1,1,0 ;Port 2 ausschalten

TouchMacro 3 ;Bhf Gleis 3 Fahrstraßenausleuchtung
#YE 0,9,0 ;Port 1-10 ausschalten
#YE 2,2,1 ;Port 2 einschalten
TouchMacro 33
#YE 2,2,0 ;Port 3 ausschalten

TouchMacro 4 ;Bhf Gleis 4 Fahrstraßenausleuchtung
#YE 0,9,0 ;Port 1-10 ausschalten
#YE 3,3,1 ;Port 4 einschalten
TouchMacro 34
#YE 3,3,0 ;Port 4 ausschalten

TouchMacro 5
#YE 0,9,0 ;Port 1-10 ausschalten
#YE 4,4,1
TouchMacro 35
#YE 4,4,0 ;Port 5 ausschalten

TouchMacro 6 ;S-Bhf Gl2 Fahrstraßenausleuchtung
#YE 0,9,0 ;Port 1-10 ausschalten
#YE 5,5,1
TouchMacro 36
#YE 5,5,0 ;Port 6 ausschalten

TouchMacro 7
#YE 0,9,0 ;Port 1-10 ausschalten
#YE 6,6,1
TouchMacro 37
#YE 6,6,0

TouchMacro 8
#YE 0,9,0 ;Port 1-10 ausschalten
#YE 7,7,1
TouchMacro 38
#YE 7,7,0

TouchMacro 9 ;kurzer Kreis Fahrstraßenausleuchtung
#YE 0,9,0 ;Port 1-10 ausschalten
#YE 8,8,1 ;Port 9 einschalten
TouchMacro 39
#YE 8,8,0 ;Port 9 ausschalten

TouchMacro 10
#YE 0,9,0 ;Port 1-10 ausschalten
#YE 9,9,1
TouchMacro 40
#YE 9,9,0

TouchMacro 11
;#YE 0,15,0 ;Port 1-15 ausschalten
#YE 10,10,1
TouchMacro 41
#YE 10,10,0

TouchMacro 12
;#YE 0,15,0 ;Port 1-16 ausschalten
#YE 11,11,1
TouchMacro 42
#YE 11,11,0

TouchMacro 13
;#YE 0,15,0 ;Port 1-16 ausschalten
#YE 12,12,1
TouchMacro 43
#YE 12,12,0

TouchMacro 14
;#YE 0,15,0 ;Port 1-16 ausschalten
#YE 13,13,1
TouchMacro 44
#YE 13,13,0

TouchMacro 15
;#YE 0,15,0 ;Port 1-16 ausschalten
#YE 14,14,1
TouchMacro 45
#YE 14,14,0

TouchMacro 16
;#YE 0,15,0 ;Port 1-16 ausschalten
#YE 15,15,1
TouchMacro 46
#YE 15,15,0

TouchMacro 201 ;Hintergrundbeleuchtung 10%
#YH10
TouchMacro 204 ;Hintergrundbeleuchtung 100%
#YH40
TouchMacro 207 ;Hintergrundbeleuchtung 70%
#YH70
TouchMacro 210 ;Hintergrundbeleuchtung 100%
#YH100


Programmierungsfile des Touchdisplays hier ist der PDF-Ausdruck
Achtung: wie immer ohne Gewähr!

eDIPTFT43-A "Uwes Modellbahnpult 52x60cm" ; Projectname" max. 32 character

;COM1: 115200 ; program eDIP on COM1 with 115200Baud
USB: "eDIP Programmer" ; EA STARTeDIPTFT4 / EA 9777-1USB is connected to the USB (only Windows 2000/XP/VISTA/7)

;------------------------------------------------------------------------------
; load defaults

include <default_constant.kmi> ;double click to open
include <default_font.kmi>
include <default_pattern.kmi>
include <default_border.kmi> ;important for this demo (border-definitions)

;-------------------------------------------------------------------------------

MnAutoStart = 0

PowerOnMacro: ;runs after power-on
#MN MnAutoStart
ResetMacro: ;runs after external reset
#MN MnAutoStart
WatchdogMacro: ;runs after a crash (>500ms)
#MN MnAutoStart
BrownOutMacro: ;runs when supply voltage drops <3V
#MN MnAutoStart

;-------------------------------------------------------------------------------
Path <C:\ELECTRONIC ASSEMBLY LCD-Tools Portable\Data\eDIP - intelligent graphic displays\BITMAPS\color>
;Picture 1 <Zist1Logo.jpg> ; double click to open
;Picture 2 <ZFI Logo.jpg> ; double click to open
;-------------------------------------------------------------------------------

Makro: MnAutoStart
#YE 0,15,0 ;Ports 1-16 ausschalten
#TC 0 ;Cursor ausschalten
#AS 0 ;Summer aussschalten
;#YA 1 ;Scan der Ports 1-8 aktiviert
;---- Platzieren Grafik Zist1 ----
; #UI 1,1,1 ;place Picture no. 1 (process no. 1)
;---- Platzieren Grafik ZFI ----
; #UI 1,120,2 ;place Picture no. 2 (process no. 1)
#YH 40 ;Helligkeit Hintergrund in %
#FE 10,10,6,10,10,7
#FA 1,1
#AW 1
#AT 1,151,25,270,110,0, "CBacklight 100%"
#AT 1,1,25,50,101,0, "C10%"
#AT 1,51,25,100,104,0, "C40%"
#AT 1,101,25,150,107,0, "C70%"
#FA 8,1
;Linien zeichnen
;Nebenbahn
#GZ 2,2
#FG 12,12
#GD 301,58,320,58 ;Abstellgleis N.Bhf oben
#GD 321,50,321,66 ;Abstellgleis N.Bhf oben
#GD 160,58,199,58
#GD 159,58,149,68
#GD 148,69,148,196
#GD 159,207,149,197
#GD 160,207,199,207
#GD 189,183,172,207
#GD 189,183,199,183
#GD 301,183,320,183 ;Abstellgleis Bhf. Gl4
#GD 321,175,321,190 ;Abstellgleis Bhf. Gl4
;kurzer Kreis - S.-Bhf Einfahrt
#FG 2,2
#GD 93,135,93,22
#GD 94,21,104,11
#GD 105,10,199,10
;kurzer Kreis - Bhf. Berg auf
#FG 14,14
#GD 129,26,119,36
#GD 118,37,118,88
#GD 130,99,143,99
#GD 153,99,199,99
#GD 129,98,119,89
#GD 130,25,199,25
;Einfahrt S.-Bhf - S.-Bhf
#FG 2,2
#GD 199,153,153,153
#GD 143,153,105,153
#GD 104,153,94,143
#GD 93,142,93,136
#GD 189,129,172,152
#GD 189,128,199,128
;Bhf. Einfahrt - Berg auf
#FG 14,14
#GD 75,1,360,1
#GD 74,2,64,13
#GD 63,14,63,54
#GD 361,1,372,11
#GD 372,12,372,87
#GD 372,88,362,98
#GD 361,99,301,99
;Bhf. Einfahrt - Bhf
#FG 14,14
#GD 63,156,63,248
#GD 63,249,73,258
#GD 74,259,199,259
#GD 189,233,199,233
#GD 189,234,172,258
;S.-Bhf - kurzer Kreis
#FG 2,2
#GD 301,153,340,153
#GD 341,153,351,143
#GD 352,142,352,105
#GD 352,94,352,36
#GD 351,35,341,26
#GD 340,26,301,26
#GD 312,129,325,152
#GD 301,128,311,128
;Bhf - kurzer Kreis
#FG 14,14
#GD 301,10,365,10
#GD 378,10,385,10
#GD 386,10,395,20
#GD 396,20,396,173
#GD 301,259,311,259
#GD 311,259,395,174
#GD 301,234,335,234
#GD 301,209,360,209

;#AW 1
;#FE 3,3,2,3,3,7
;#AT 81,35,105,135,126,127, "CS.-Bhf. Einf."
#AW 0
#FE 4,4,12,4,4,7 ;Farben für Touchrahmen einstellen Rahmen aussen, Rahmen innen, Füllung
#AT 200,46,251,70,116,117, "CWK ein"
#AT 250,46,300,70,128,129, "CWK aus"
#FE 2,2,3,2,2,7 ;Farben für Touchrahmen einstellen Rahmen aussen, Rahmen innen, Füllung
#AT 200,86,300,110,114,115, "CBhf Berg auf"
#AW 1
#FE 2,2,3,2,2,7
#AT 51,55,75,155,118,119, "CBhf. Einf."
#AW 0
#FE 4,4,12,4,4,7
#AT 200,171,300,195,4,34, "CN.Bhf. Gleis 4"
;#AR1
#AW 0
#FE 3,3,2,3,3,7 ;Farben für Touchrahmen einstellen Rahmen aussen, Rahmen innen, Füllung
#AT 200,116,300,140,6,36, "CS-Bhf. Gl.2"
#AT 200,141,300,165,5,35, "CS-Bhf. Gl.1"
#FE 2,2,4,2,2,7
#AT 200,6,300,30,9,39, "Ckurzer Kreis"

;#AR3
#FE 2,2,3,2,2,7
#AT 200,221,300,245,2,32, "CBhf. Gl.2"
#AT 200,246,300,270,1,31, "CBhf. Gl.1"
#FE 4,4,3,4,4,7
#AT 200,196,300,220,3,33, "CNB + Bhf.Gl.3"
#FA 1,1
#FE 12,12,6,3,3,12 ;Farben für Touchrahmen einstellen Rahmen aussen, Rahmen innen, Füllung
#AT 400,156,480,195,126,127, "CLicht Aus"
#AT 380,196,480,220,120,121, "CLicht Straße"
#AT 380,221,480,245,122,123, "CLicht Haus"
#AT 380,246,480,270,124,125, "CLicht Bhf."
#FE 3,3,1,7,7,3 ;Farben für Touchrahmen einstellen Rahmen aussen, Rahmen innen, Füllung
#FA 3,1
#AT 70,221,170,245,100,111, "CFS-Reset"
TouchMacro 1 ;Bhf Gleis 1 Fahrstraßenausleuchtung
#FG 7,7
#GD 301,10,365,10
#GD 378,10,385,10
#GD 386,10,395,20
#GD 396,20,396,173
#GD 301,259,311,259
#GD 311,259,395,174
#GD 63,156,63,248
#GD 63,249,73,258
#GD 74,259,199,259
#GD 189,233,199,233
#GD 189,234,172,258
#GD 75,1,360,1
#GD 74,2,64,13
#GD 63,14,63,54
#GD 361,1,372,11
#GD 372,12,372,87
#GD 372,88,362,98
#GD 361,99,301,99
#FG 14,14
#GD 301,234,335,234
#GD 301,209,360,209
;Bhf. Einfahrt - Bhf
#FG 7,7
#GD 63,156,63,248
#GD 63,249,73,258
#GD 74,259,199,259
#FG 14,14
#GD 189,233,199,233
#GD 189,234,172,258
#YE 0,0,1 ;Port 1 einschalten
TouchMacro 31 ;Bhf Gleis 1
#YE 0,0,0 ;Port 1 ausschalten

TouchMacro 2 ;Bhf Gleis 2 Fahrstraßenausleuchtung
#FG 7,7
#GD 301,10,365,10
#GD 378,10,385,10
#GD 386,10,395,20
#GD 396,20,396,173
#GD 311,259,395,174
#GD 301,234,335,234
#GD 63,156,63,248
#GD 63,249,73,258
#GD 74,259,199,259
#GD 189,233,199,233
#GD 189,234,172,258
#GD 75,1,360,1
#GD 74,2,64,13
#GD 63,14,63,54
#GD 361,1,372,11
#GD 372,12,372,87
#GD 372,88,362,98
#GD 361,99,301,99
#FG 14,14
#GD 301,259,311,259
#GD 310,258,334,235
#GD 301,209,360,209
;Bhf. Einfahrt - Bhf
#FG 7,7
#GD 63,156,63,248
#GD 63,249,73,258
#GD 189,233,199,233
#GD 189,234,172,258
#GD 74,259,172,259
#FG 14,14
#GD 172,259,199,259
#YE 1,1,1 ;Port 2 einschalten
TouchMacro 32
#YE 1,1,0 ;Port 2 ausschalten

TouchMacro 3 ;Bhf Gleis 3 Fahrstraßenausleuchtung
#FG 7,7
#GD 301,10,365,10
#GD 378,10,385,10
#GD 386,10,395,20
#GD 396,20,396,173
#GD 301,209,360,209
#GD 301,259,311,259
#GD 311,259,395,174
#GD 301,58,320,58 ;Abstellgleis N.Bhf oben
#GD 321,50,321,66 ;Abstellgleis N.Bhf oben
#GD 160,58,199,58
#GD 159,58,149,68
#GD 148,69,148,196
#GD 159,207,149,197
#GD 160,207,199,207
;#GD 189,183,172,207
;#GD 189,183,199,183
;#GD 63,156,63,248
;#GD 63,249,73,258
;#GD 74,259,199,259
;#GD 189,233,199,233
;#GD 189,234,172,258
;#GD 75,1,360,1
;#GD 74,2,64,13
;#GD 63,14,63,54
;#GD 361,1,372,11
;#GD 372,12,372,87
;#GD 372,88,362,98
;#GD 361,99,301,99
#FG 14,14
#GD 301,259,311,259
#GD 301,234,335,234
#GD 309,259,359,210
#FG 12,12
#GD 189,183,172,207
#GD 189,183,199,183
#GD 301,183,320,183 ;Abstellgleis Bhf. Gl4
#GD 321,175,321,190 ;Abstellgleis Bhf. Gl4
#YE 2,2,1 ;Port 2 einschalten
TouchMacro 33
#YE 2,2,0 ;Port 3 ausschalten

TouchMacro 4 ;Bhf Gleis 4 Fahrstraßenausleuchtung
#GZ 2,2
#FG 7,7
#GD 301,58,320,58 ;Abstellgleis N.Bhf oben
#GD 321,50,321,66 ;Abstellgleis N.Bhf oben
#GD 160,58,199,58
#GD 159,58,149,68
#GD 148,69,148,196
#GD 159,207,149,197
#GD 160,207,171,207
#GD 189,183,172,207
#GD 189,183,199,183
#GD 301,183,320,183 ;Abstellgleis Bhf. Gl4
#GD 321,175,321,190 ;Abstellgleis Bhf. Gl4
#FG 12,12
#GD 173,207,199,207
#YE 3,3,1 ;Port 4 einschalten
TouchMacro 34
#YE 3,3,0 ;Port 4 ausschalten
TouchMacro 5
;S.-Bhf - kurzer Kreis ;S-Bhf Gl2 Fahrstraßenausleuchtung
#FG 7,7
#GD 301,153,340,153
#GD 341,153,351,143
#GD 352,142,352,105
#GD 352,94,352,36
#GD 351,35,341,26
#GD 340,26,301,26
#GD 199,153,153,153
#GD 143,153,105,153
#GD 104,153,94,143
#GD 93,142,93,136
#GD 93,135,93,22
#GD 94,21,104,11
#GD 105,10,199,10
#GD 129,26,119,36
#GD 118,37,118,88
#GD 130,99,143,99
#GD 153,99,199,99
#GD 129,98,119,89
#GD 130,25,199,25
#FG 2,2
#GD 312,129,325,152
#GD 301,128,311,128
#GD 189,129,172,152
#GD 189,128,199,128
#YE 4,4,1
TouchMacro 35
#YE 4,4,0 ;Port 4 ausschalten

TouchMacro 6 ;S-Bhf Gl2 Fahrstraßenausleuchtung
;S.-Bhf - kurzer Kreis
#FG 7,7
#GD 341,153,351,143
#GD 352,142,352,105
#GD 352,94,352,36
#GD 351,35,341,26
#GD 340,26,301,26
#GD 312,129,325,152
#GD 301,128,311,128
#GD 143,153,105,153
#GD 104,153,94,143
#GD 93,142,93,136
#GD 189,129,172,152
#GD 189,128,199,128
#GD 199,153,173,153
#GD 301,153,340,153
#GD 153,153,172,153
#GD 93,135,93,22
#GD 94,21,104,11
#GD 105,10,199,10
#GD 129,26,119,36
#GD 118,37,118,88
#GD 130,99,143,99
#GD 153,99,199,99
#GD 129,98,119,89
#GD 130,25,199,25
#FG 2,2
#GD 199,153,172,153
#GD 301,153,325,153
#YE 5,5,1
TouchMacro 36
#YE 5,5,0 ;Port 6 ausschalten

TouchMacro 9 ;kurzer Kreis Fahrstraßenausleuchtung
#FG 7,7
;Einfahrt S.-Bhf - S.-Bhf
#FG 2,2
#GD 199,153,153,153
#GD 143,153,105,153
#GD 104,153,94,143
#GD 93,142,93,136
#GD 189,129,172,152
#GD 189,128,199,128
;kurzer Kreis - S.-Bhf Einfahrt
#GD 93,135,93,22
#GD 94,21,104,11
#GD 105,10,199,10
;S.-Bhf - kurzer Kreis
#GD 301,153,340,153
#GD 341,153,351,143
#GD 352,142,352,105
#GD 352,94,352,36
#GD 351,35,341,26
#GD 340,26,301,26
#GD 312,129,325,152
#GD 301,128,311,128
#FG 7,7
#GD 129,26,119,36
#GD 118,37,118,88
#GD 130,99,143,99
#GD 153,99,199,99
#GD 129,98,119,89
#GD 130,25,199,25
#GD 301,10,365,10
#GD 378,10,385,10
#GD 386,10,395,20
#GD 396,20,396,173
#YE 8,8,1 ;Port 9 einschalten

TouchMacro 39
#YE 8,8,0 ;Port 9 ausschalten



TouchMacro 100 ;Reset Fahrstraßenausleuchtung alle GRÜN neu zeichen
;Linien zeichnen
;Nebenbahn
#GZ 2,2
#FG 12,12
#GD 301,58,320,58 ;Abstellgleis N.Bhf oben
#GD 321,50,321,66 ;Abstellgleis N.Bhf oben
#GD 160,58,199,58
#GD 159,58,149,68
#GD 148,69,148,196
#GD 159,207,149,197
#GD 160,207,199,207
#GD 189,183,172,207
#GD 189,183,199,183
#GD 301,183,320,183 ;Abstellgleis Bhf. Gl4
#GD 321,175,321,190 ;Abstellgleis N.Bhf oben
;kurzer Kreis - S.-Bhf Einfahrt
#FG 2,2
#GD 93,135,93,22
#GD 94,21,104,11
#GD 105,10,199,10
;kurzer Kreis - Bhf. Berg auf
#FG 14,14
#GD 129,26,119,36
#GD 118,37,118,88
#GD 130,99,143,99
#GD 153,99,199,99
#GD 129,98,119,89
#GD 130,25,199,25
;Einfahrt S.-Bhf - S.-Bhf
#FG 2,2
#GD 199,153,153,153
#GD 143,153,105,153
#GD 104,153,94,143
#GD 93,142,93,136
#GD 189,129,172,152
#GD 189,128,199,128
;Bhf. Einfahrt - Berg auf
#FG 14,14
#GD 75,1,360,1
#GD 74,2,64,13
#GD 63,14,63,54
#GD 361,1,372,11
#GD 372,12,372,87
#GD 372,88,362,98
#GD 361,99,301,99
;Bhf. Einfahrt - Bhf
#FG 14,14
#GD 63,156,63,248
#GD 63,249,73,258
#GD 74,259,199,259
#GD 189,233,199,233
#GD 189,234,172,258
;S.-Bhf - kurzer Kreis
#FG 2,2
#GD 301,153,340,153
#GD 341,153,351,143
#GD 352,142,352,105
#GD 352,94,352,36
#GD 351,35,341,26
#GD 340,26,301,26
#GD 312,129,325,152
#GD 301,128,311,128
;Bhf - kurzer Kreis
#FG 14,14
#GD 301,10,365,10
#GD 378,10,385,10
#GD 386,10,395,20
#GD 396,20,396,173
#GD 301,259,311,259
#GD 311,259,395,174
#GD 301,234,335,234
#GD 301,209,360,209
#YE 15,15,1 ;Port 16 einschalten

TouchMacro 111
#YE 0,15,0 ;Port 1-16 ausschalten

TouchMacro 101 ;Hintergrundbeleuchtung 10%
#YH10
TouchMacro 104 ;Hintergrundbeleuchtung 100%
#YH40
TouchMacro 107 ;Hintergrundbeleuchtung 70%
#YH70
TouchMacro 110 ;Hintergrundbeleuchtung 100%
#YH100
TouchMacro 114
#YE 6,6,1
TouchMacro 115
#YE 6,6,0
TouchMacro 116
#YE 7,7,1
TouchMacro 117
#YE 7,7,0
TouchMacro 118
#YE 9,9,1
TouchMacro 119
#YE 9,9,0
TouchMacro 120
#YE 10,10,1
TouchMacro 121
#YE 10,10,0
TouchMacro 122
#YE 11,11,1
TouchMacro 123
#YE 11,11,0
TouchMacro 124
#YE 12,12,1
TouchMacro 125
#YE 12,12,0
TouchMacro 126
#YE 13,13,1
TouchMacro 127
#YE 13,13,0
TouchMacro 128
#YE 14,14,1
TouchMacro 129
#YE 14,14,0

Copyright - Modelluwe - U. Schneider
letzte Aktualisierung: 1. Dez. 2022
Zurück zum Seiteninhalt
